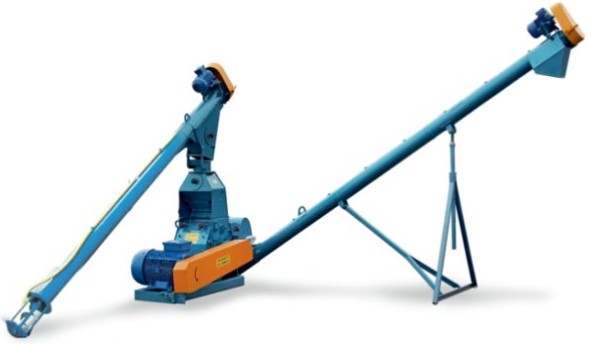

Дробилка ДМ-4 (зернодробилка)
Дробилка молотковая ДМ-4-1 предназначена для измельчения различных сортов фуражного зерна с влажностью не более 14% для всех видов и возрастных групп животных и птицы.
Дробилка ДМ-4-1 состоит из следующих сборочных единиц:
- шнек загрузочный
- шнек выгрузной
- дробилка ДМ-4
- ящик управления
- подставка (для шнека выгрузного)
- рукав (для шнека выгрузного)
Устройство и работа дробилки ДМ-4-1
Измельчаемый материал подается загрузочным шнеком в бункер и далее в дробильную камеру. Загрузка бункера зерном производится автоматически.
В бункере происходит очистка сырья от металлических магнитных предметов магнитным сепаратором, находящимся на наклонной стенке бункера.
В дробильной камере вращающимся ротором с молотками между дек производится измельчение материала и подача его в разделительную камеру. При движении материала с воздушным потоком между разделителями происходит сепарация – мелкие частицы попадают на выгрузку, крупные - на доизмельчение.Регулирование крупности помола производится заслонкой.
Выгрузка измельченного продукта производится выгрузным шнеком. Высота выгрузки регулируется подставкой шнека.
На боковой стенке корпуса бункера закреплены два выключателя ёмкостных бесконтактных регулирующих уровень заполнения бункера и распределительная коробка. Когда уровень измельчаемого материала становится менее высоты расположения нижнего выключателя, включается шнек загрузочный и происходит загрузка материала, при достижении загрузки уровня верхнего выключателя загрузочный шнек выключается.
Дробилка ДМ 4 используется также в составе комплекса оборудования цеха по приготовлению комбикормов. Получаемый корм применяется для всех видов животных и птицы.
Экономия электроэнергии до 40% и высокая производительность дробилки ДМ-4 достигается за счет применения безрешетной камеры.
Дробилки ДМ-4 могут применяться во всех климатических зонах страны.
Технические характеристики дробилки ДМ-4:
|
Тип
|
молотковый
|
|
Производительность, т/ч
|
до 5
|
|
Интервал среднего размера частиц при переработке зерна, мм
|
0,8 - 2,0
|
|
Суммарная мощность подключаемых электродвигателей, кВт
|
32,2
|
|
Мощность электродвигателя привода ротора дробилки, кВт
|
30
|
|
Мощность электродвигателя шнека загрузочного, квт
|
1,1
|
|
Мощность электродвигателя шнека выгрузного, квт
|
1,1
|
|
Диаметр ротора, мм
|
500
|
|
Количество дробильных молотков, шт.
|
80
|
|
Габаритные размеры, мм
|
|
|
длина
|
5160
|
|
ширина
|
4110
|
|
высота
|
3720
|
|
Масса, кг
|
870
|
Рабочие органы дробилки ДМ-4 (ротор, молотки, деки) взаимозаменяемы с деталями дробилки ДБ-5
Дробилка ДМ-4 применяется как самостоятельная машина с загрузочным шнеком, шнеком для выгрузки и электрооборудованием; с ручным управлением привода заслонки.
Дробилка ДМ-4 используется в неотапливаемых взрывобезопасных помещениях (зерносклады, хранилище), исключающих воздействие атмосферных осадков при температуре окружающей среды от минус 30оС до плюс 40оС и относительной влажности воздуха не более 98%.
